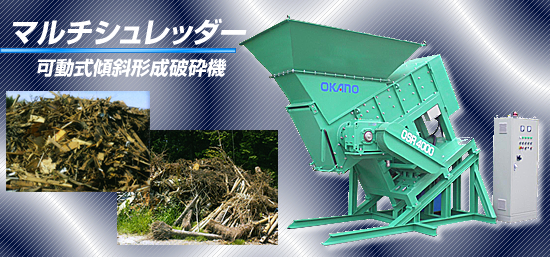

廃材・木材・廃プラスチィック破砕機

廃プラ、木くず兼用できる一軸破砕機でセットしたスクリーン粒度（２５～６０ｍｍなど）に破砕して排出します。巻き込み破砕式の二軸破砕機とは違い押し込み式のプッシャーがあり廃材を破砕軸に強制的に押し付け破砕します。野菜カゴやポリタンクなどの容積の大きい物の破砕に適しまたダンプアップ機能は柱などの長物の破砕に適します。電動モーター式なのでランニングコストが安くメンテナンス用の破砕歯なども他社破砕機と比べ安価に抑えられています。

製品型式 OSR-3000、OSR-3300、OSR-4000
自動制御式プッシャ－
負荷に応じて適切に押し込む事により、常に高い破砕効率を維持します
本体傾斜配置
本体を傾斜は壱とすることで材料を常に破砕刃方向に向かわせることにより、高い破砕効率を維持します。
高い安全性
操作盤、破砕機本体、リモコンに非常停止ボタンを装備し、万一の場合を考慮しています。更にスクリーンブラケットが開いた場合は電源が切れる機構となっています。
衝撃吸収機構
金属類などをかみ込んだ場合の衝撃緩衡アブソーバーを全機種に装備。

破砕刃は低速回転なので静寂性に優れ、都市環境の狭い場所でも破砕作業が可能です。破砕刃も厚みがあり高トルクなので厚手のプラスチック廃材や書籍類、ロール芯などの破砕も可能です。

破砕刃の取付

破砕刃はＶ字形に配列され破砕しながら破砕物を中央に集め高い破砕効率を生み出します。

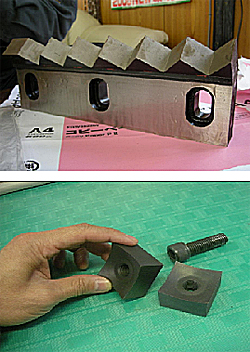

右上固定刃、右下回転動刃、耐磨耗性とじん性に優れ釘などが混入している解体系木くず廃材でも簡単に破砕します。また磨耗した場合は、ローテーション（3回程度可能）して再利用が可能で経済的です。

破砕刃も安価でランニングコストに優れます。

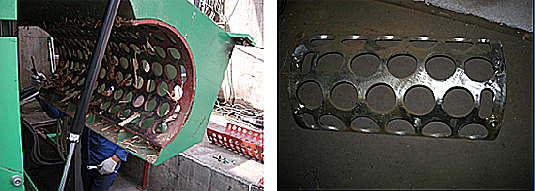

粒度設定スクリーン

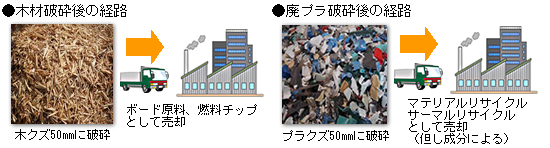

製品粒度に応じてスクリーンの穴径を決めます。燃料チップの場合50～60mmが一般的です。 OSRの場合、高回転のタボグラインダーと違い粉分が少なく燃料チップとしては最適です。

破砕室内部

ＯＳＲ4000傾斜タイプ		ＯＳＲ5100水平タイプ畳が広いので畳などの投入も可能です。
用途に応じて傾斜タイプと水平タイプがあります。傾斜タイプは投入物の接地面が傾斜ですので、プッシャーで押していないときでもロール刃に巻きこむことができます。また粉体や液体を含む物の場合、それらの物が傾斜面を流れ落ちるので滞留が少なく効果的です。

当社の長年の実績より破砕対象物に適した機種をご提案いたします。

衝撃吸収装置

●トルクコンバーター（ＯＳＲ5100以上の標準装備） 55kwクラスのモーターの場合、噛み込み時の衝撃も大きいので必要に応じてプーリーを若干スリップさせます。		●ゴムスプリング金属塊や厚手の廃材などを噛み込んだ場合、ギアボックスベースを上下にスライドさせて衝撃を吸収します。
●Ｖベルトによる衝撃吸収基本的にＶベルトの伸び縮みで衝撃を吸収します。衝撃吸収装置はあくまでも誤って混入した場合のための装置であり、金属の混入などで破砕刃や本体を完璧に保護できるわけではありません。

作業中又はメンテナンス中の事故防止、安全装置について

破砕の使用にあたっては日常メンテナンスは必ず必要となります。ＯＳＲシリーズは破砕機の巻き込み事故防止を考慮して各部に非常停止スイッチやリミットスイッチなどを設けております。

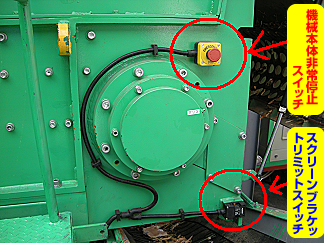

機械本体の安全装置
機械本体非常停止スイッチ
機械本体より瞬時に機会を停止させる場合に仕様。コンベア等を設けた場合の非常停止としても使用できます。

スクリーンブラケットリミットスイッチ
固定刃交換作業やスクリーン交換、スクリーン清掃の際の巻き込み防止に。スクリーンブラケットが開いている状態ではスイッチが入りません。

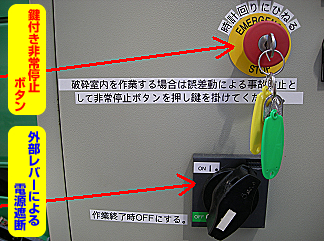

操作盤本体の安全装置
鍵付き非常停止ボタン
破砕室内で作業する場合は必ず非常停止をかけ、鍵を抜き作業者が鍵を持参して作業を行うこととします。
（第3者の誤操作による事故防止策）

外部レバーによる電源遮断
操作盤内を点検する際は外部レバーをＯＦＦにしなければ扉を開ける事ができません。

ＯＳＲシリーズでは産廃業者、建設解体業者を中心に多くの廃材の破砕実績があります。

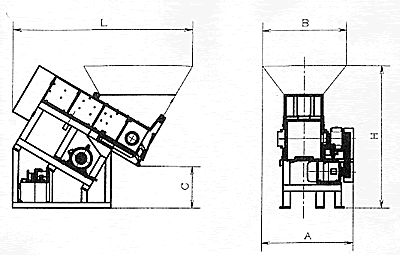

	OSR-3000	OSR-3300	OSR-4000
A（mm）	1080	1220	1630
B（mm）	990	1120	1500
C（mm）	500	570	760
H（mm）	1700	1920	2560
Lさ（mm)	2140	2400	3250
ローター径（mm）	220	220	400
回転数（rpm)	83	83	83
動刃枚数	24	28+4	32
固定刃枚数	4	4	4
電動機動力（Kw）	15	18.5	30
油圧動力（Kw)	2.2	2.2	3.75

注・標準スクリーンサイズφ60mmが標準ですが、20mmから100mmまでご注文承ります
　・本仕様は予告なく変更する場合があります
